• РR - класс извещателя по ГОСТ Р 53325 не определен, устанавливается на объекте потребителем с ППКОППУ
• А (материал и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• Т-G3/4 (тип штуцера) - для прокладки кабеля в трубе с присоединительной резьбой G3/4-В

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• Б (тип штуцера кабельного ввода и/или резьбовой заглушки) – под бронированный кабель
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• БЗС (тип штуцера кабельного ввода и/или резьбовой заглушки) – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• М20 (тип штуцера кабельного ввода и/или резьбовой заглушки) – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• М25 (тип штуцера кабельного ввода и/или резьбовой заглушки) – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• МG1/2 (тип штуцера кабельного ввода и/или резьбовой заглушки) – под прокладку кабеля диаметром от 8 до 14 мм в металлорукавеРЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• Т-G1/2 (тип штуцера кабельного ввода и/или резьбовой заглушки) – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм
• Температура эксплуатации от минус 60 до +85 °С

• Р (вместо температурного класса) – класс извещателя не определен, устанавливается на объекте потребителем
• А (материал корпуса и способ установки) – алюминиевый сплав с защитным покрытием, установка на кронштейне
• Т-G3/4 (тип штуцера кабельного ввода и/или резьбовой заглушки) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
• Температура эксплуатации от минус 60 до +85 °С

Модули сопряжения МС-2 представляют собой цифровые электронные устройства и предназначены для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» с компьютером.

• Напряжение питания: 10 – 28 В
• Количество светодиодных индикаторов контроля зон и устройств на странице: 50
• Количество кнопок управления зонами на странице: 50
• Количество страниц: 5
• Максимальное количество управляемых зон либо отображаемых устройств: 250
• Количество внешних интерфейсов для обмена и программирования типа RS-485/типа USB: 1/1

• Напряжение питания: 10 - 28 В
• Количество исполнительных устройств: 10
• Количество исполнительных устройств не более: 100
• Максимальное количество ПДУ в системе, не более: 10
• Количество внешних интерфейсов для обмена и программирования типа RS-485/типа USB: 1/1

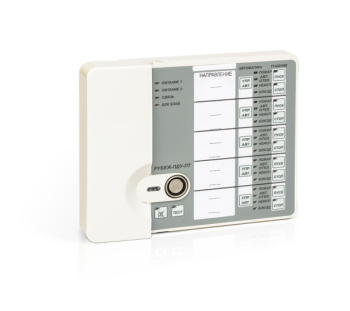

• Напряжение питания: 10 – 28 В
• Количество направлений исполнительных устройств: 5
• Количество исполнительных устройств в направлении, не более: 100
• Внешние интерфейсы для обмена и программирования: 1 RS-485, 1 USB
