Кабель UTP - “витая пара” и ее использование в слаботочных системах
Оборудование, которое используется в системах видеонаблюдения, СКУД, охранно-пожарной сигнализации и других слаботочных системах соединяются в единую сеть при помощи различных кабелей. Одним из наиболее востребованных, в последнее время, стал кабель витая пара, официальной маркировкой которого является аббревиатура UTP.
Категории UTP-кабеля
Категория кабеля витая пара определяет параметр скорости передачи данных. Она зависит от используемых материалов и конструкции самого провода. Это, в свою очередь, отражается на таких эксплуатационных характеристиках, как максимальное расстояние, на которое передается информация без искажений, долговечность и особенности прокладки.
Витой провод классифицируется по следующим категориям :
- САТ 1. Кабель ТРП - "Лапша", применяется для проводки аналоговых телефонных линий, пороговых извещателей пожарной сигнализации и т.п. Функционирует в частотах 0,1 МГц. На данный момент морально устарел и практически не используется.
- САТ 2. Частота 1 МГц при скорости передачи не более 4 Мбит/с. Применяется для подключения цифровых телефонных аппаратов.
- САТ 3. Частота 16 МГц. Скорость передачи данных от 10 Мбит/с до 100 Мбит/с при использовании специального оборудования на расстояние не превышающее 100 м.
- САТ 4. Частота 20 МГц. Скорость до 16 Мбит/с. Из-за быстрой разработки новых типов кабелей относительно высокой стоимости, что обуславливает низкий спрос.
- САТ 5. Частота 125 МГц / 100 Мбит/с если передача осуществляется по двум парам, до 1 Гбит/с если задействованы все четыре пары.
- САТ 6. Частота 250 МГц / 1Гбит/с. Его модификация САТ 6а имеет частоту 500 МГц и осуществляет передачу данных со скоростью 10 Гбит/с.
ВАЖНО! На данный момент наиболее востребованным является витая пара 5 категории. Его рабочие характеристики достаточны для прокладки практически всех слаботочных сетевых магистралей.
Классификация по видам
Кабель витая пара UTP имеет следующие разновидности, структура которых определяет эксплуатационные показатели и область применения кабельной продукции:

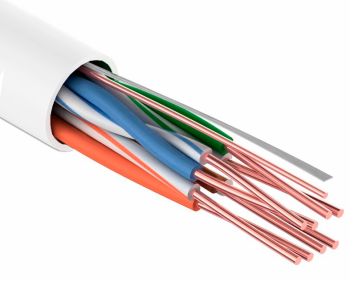

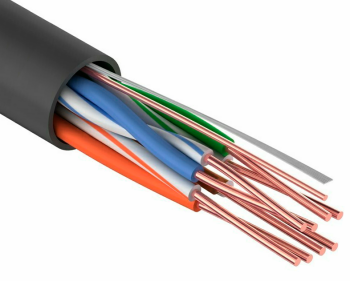

- U/UTP - не имеет экранов от электромагнитных помех, в качестве защиты используется только ПВХ изоляция каждого провода и общая изоляция провода;

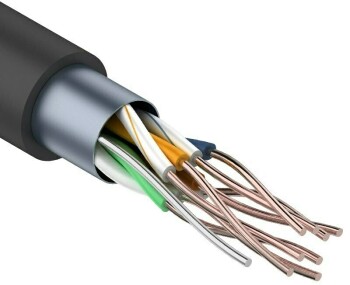

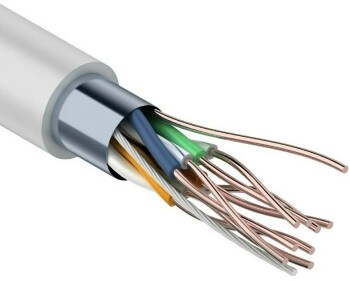

- F/UTP - имеет общий экран для всех пар из алюминиевой фольги;
- SF/UTP – оснащен двойным защитным экраном. Первый слой из алюминиевой фольги, второй - оплетка из медной проволоки. Для защиты медной оплетки от повышенной влажности проволока проходит лужение;
- U/FTP – каждая пара с отдельным экраном из алюминиевой фольги;
- F/FTP – кроме отдельного экрана для каждой пары, кабель дополнительно оснащен общим фольгированным экраном;
- S/FTP – для каждой пары предусмотрена фольгированная защита, а общий экран представляет собой медную лунную оплетку.
Рабочие характеристики и маркировка
Несмотря на довольно строгие нормативные требования к составу и структуре витого провода многие производители вносят в его конструкцию определенные изменения. Поэтому на рынке кабельной продукции можно найти различные варианты кабеля витая пара UTP / FTP с широким диапазоном характеристик.
Тип жилы, по которой осуществляется передача электрического импульса:
- Моножила (солид/solid) - бюджетный вариант провода витая пара, который плохо воспринимает изгибающие нагрузки. Допускается его использование только если есть уверенность, что на места прокладки не будут оказывать механические воздействия.
- Многожильный (patch/патч-корд) - используется при прокладке сложных маршрутов с большим количеством изгибов.
Диаметр жилы варьируется в пределах 0,4-0,64 мм. Однако сертифицированный кабель 5, 6-ой категории должен иметь диаметр жилы не менее 0,51 мм. Он используется в локальных Ethernet сетях офисов и дата-центров, которые предъявляют высокие требования к пропускной способности. Для домашней локальной сети - связи роутера со стационарным ПК или телевизором - вполне достаточно провода с диаметром жилы 0,4-0,5 мм.
Расшифровка маркировки на примерах
Для интернет-соединений, как правило, используется UTP кабель с формулой 4х2х0,51, Что означает, 4 попарно свитых кабеля с диаметром сердечника 0,51мм. Такой провод обеспечивает высокую пропускную способность, в зависимости от используемого передающего оборудования до 1 Гбит/с.
Для подключения телефонии, ОПС, домофонов и других слаботочных сетей чаще используется витая пара 2х2х0,51. Этого вполне достаточно для подключения к приемно-контрольному прибору большинства устройств слаботочного периферийного оборудования.
