МЕТА 19830 Блок центральный

МЕТА 19830 - Блок центральный, предназначен для работы в составе прибора пожарного управления оповещением и является основным блоком в этом приборе.

Состав системы:

• Блок центральный МЕТА 19830

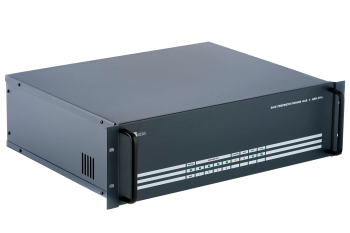

• Блок резервного питания МЕТА 9716

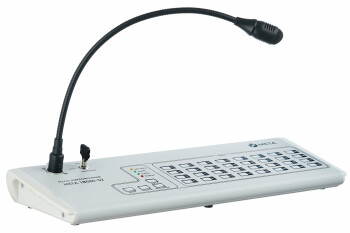

• Микрофонный пульт МЕТА 18580

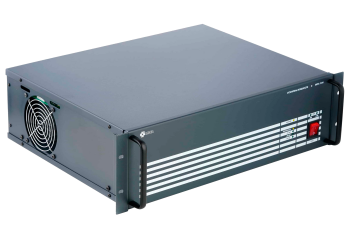

• Усилитель мощности МЕТА 9154

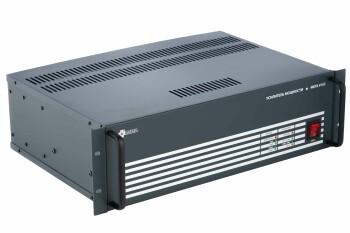

• Усилитель мощности МЕТА 9153
• Усилитель мощности МЕТА 9152
• Блок резервного питания ±48 В МЕТА 9709

Важно!В системах оповещения на базе прибора МЕТА 19830 для контроля линии на КЗ, обрыв и отключение каждого акустического блока, необходимо использовать оповещатели и рупорные громкоговорители исполнения 3 (исп. 3). По заказу возможно изготовление оповещателей исполнения 3 (исп. 3) из всего перечня оповещателей производимых НПП МЕТА.

Функциональные возможности

• Возможность построения многозонной распределенной системы оповещения 3‑5 типа по СП 3.13130.2009
• Возможность совместной работы с настенной системой МЕТА 17820, МЕТА 17821
• Расширение до 40 зон оповещения
• Возможность расширения по мощности до 20000 Вт
• До 40 входов «ПОЖАР» от ППК для запуска речевых сообщений
• Подключение блоков в системе по интерфейсу RS‑485
• Возможность подключения до 16 микрофонных пультов с использованием коммутаторов пультов МЕТА 19426
• ЖК‑индикатор на Центральном блоке для отображения состояния всей системы
• Подключение сигналов ГО и ЧС
• Подключение линейных источников сигнала
• Максимальная длина линии для подключения микрофонных пультов до 1000 м
• Контроль линий речевых оповещателей на КЗ и обрыв, а также на изменение сопротивления линии (отключение оповещателя (при использовании оповещателей исп. 3 и рупорных громкоговорителей исп. 3)
• Контроль линий «ПОЖАР» от ППК на КЗ и обрыв
• Контроль линий ГО и ЧС на КЗ и обрыв
• Сигнал «НЕИСП РАВНОСТЬ» во внешние цепи
• Сигнал о запуске системы (квитирование) во внешние цепи
• Резервное питание

Структурная схема СОУЭ на 8 зон и мощностью до 4000 Вт
